Qo'ng'iroqli-Turli tavlanadigan pechlar tushunchasi
Qo'ng'iroqli{0}}tavlanadigan pech - bu intervalgacha tavlanadigan qurilma. Odatda o'choq platformasi, isitish qopqog'i, ichki qalpoq va sovutish qopqog'idan iborat. O'ralgan tasma to'planadi va ichki kaputning ichiga joylashtiriladi. Isitish qopqog'i isitish va issiqlikni saqlash uchun ichki qalpoqdan tashqarida joylashgan. Belgilangan vaqtga erishilgandan so'ng, isitish qopqog'i chiqariladi va o'rniga havo sovutish yoki suvni sovutish uchun sovutish qopqog'i o'rnatiladi.
Qo'ng'iroqli pechlar{0}}issiqlik manbasiga ko'ra elektr pechlari va gaz pechlariga bo'linadi. Elektr pechlari qarshilik simli isitishdan foydalanadi, bu esa nazorat qilish osonroq, boshlang'ich sarmoyani kamroq talab qiladi va texnik xizmat ko'rsatish xarajatlari past bo'ladi, lekin elektr narxi yuqori, bu esa yuqori operatsion xarajatlarga olib keladi. Gazni isitish, garchi murakkabroq bo'lsa-da, kamroq operatsion xarajatlarga ega. Joriy bozor narxlaridan kelib chiqqan holda, tabiiy gazni yoqishdan foydalangan holda bir xil miqdordagi issiqlikni ta'minlash elektr isitish narxining taxminan -uchdan biriga tushadi. Shu sababli, tobora ko'proq sovuq{6}}prokat ishlab chiqaruvchilari isitish pechlarini sotib olayotganda gazli isitishni tanlamoqda.
Qo'ng'iroq turidagi o'choqlarni tavlash jarayonini boshqarish-tizimining ahamiyati
Yuvish harorati qo'ng'iroqli pechda- eng muhim jarayon parametridir. Haroratni nazorat qilish sifati tavlangan mahsulotlarning sifatiga bevosita ta'sir qiladi. Shuning uchun haroratni nazorat qilishning aniqligi qo'ng'iroq turi{3}}o'choqli tavlanish jarayonini nazorat qilish darajasini ifodalaydi.
Mis qotishmalarini qayta ishlash uchun-qo'ng'iroq tipidagi tavlanadigan pechning qo'llash holatlari
Qo'ng'iroq tipidagi pechda tavlanadigan material- mahsulot konturida ko'rsatilganidek, mis va mis qotishma lentasidir. Uning ishlash parametrlari quyidagicha:
Materiallar turlari: C10100, C10200, C11000, C12200, C14300, C26000, C27000, C19400, C19210, C15500, C52100
Materialning qalinligi: 0,1-16 mm
Materialning kengligi: 650-1250 mm
Tashqi o'lchamlar: Maksimal tashqi diametri PH2000mm, ichki diametri PH610mm, kengligi 650mm, 850mm, 1250mm
Yuklash miqdori: 650 mm kengligi: 4 rulon / o'choq; 850 mm kengligi: 3 rulon / o'choq; 1250 mm kengligi: 2 rulonli / o'choqli pech

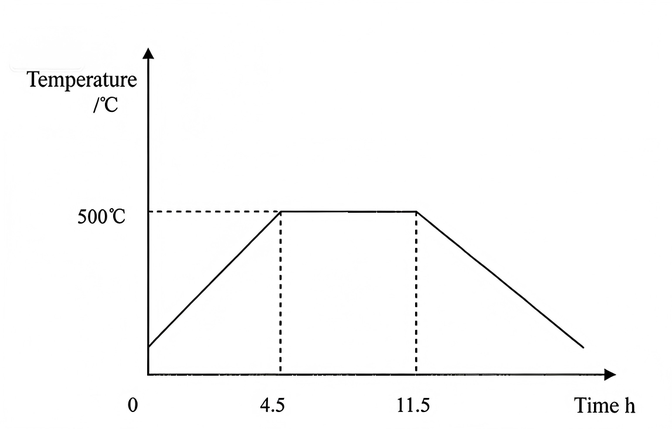

Qo'ng'iroq tipidagi pechlar, asosan, mis va mis qotishmalarini, shu jumladan qattiq va yarim qattiq mahsulotlarni oraliq tavlash va tayyor mahsulotni tavlash uchun ishlatiladi. Tavlama harorati 250 dan 700 darajagacha. Jarayon materialni ma'lum bir isitish tezligida belgilangan haroratgacha qizdirish, bir xil ichki haroratni ta'minlash uchun uni ma'lum vaqt davomida shu haroratda ushlab turish va keyin uni xona haroratiga sekin sovutishni talab qiladi.
Mis va mis qotishmalari tavlanish jarayonida oksidlanish va gazni singdirishga moyil. Oksidlanish metall yo'qotilishiga olib keladi va sirtni qorayadi, gazni yutish esa ko'pincha donalararo mo'rtlikka olib keladi. Oksidlanish va gazni yutishning oldini olish va ishlov beriladigan qismning sirt sifatini yaxshilash uchun tavlanish ko'pincha himoya atmosferasida yoki vakuumda amalga oshiriladi, bu jarayon yorqin tavlanish deb nomlanadi.
Himoya gazidagi vodorodning oson oqib chiqishi va alangalanuvchanligi tufayli, loyihalash bosqichida-qo'ng'iroqli gazli{1}}pechdagi tavlanish jarayonining xavfsizligiga alohida e'tibor berilishi kerak. Umumiy xavfsizlik choralariga quyidagilar kiradi: isitishdan oldin material kamerasini evakuatsiya qilish; muhrlanganligini tekshirish uchun ichki pardani azot bilan yuvish; isitish vaqtida uskunaning holatini doimiy nazorat qilish; baxtsiz hodisalar uchun ovozli va vizual signallarni o'rnatish; va elektr ta'minotidagi uzilishlar, suvning uzilishi va gaz sizib chiqishi kabi favqulodda vaziyatlarda xavfsizlik blokirovkasini himoya qilishni amalga oshirish. Brülörler xavfsizlikni boshqarish tizimi bilan jihozlangan.
Qo'ng'iroq{0}}turi o'choq uskunasining tarkibi va printsipi
1. Isitish qo'ng'irog'i
Isitish qo'ng'irog'i zanglamaydigan po'latdan va o'tga chidamli materiallardan yasalgan silindrsimon korpusdir. To'g'ri joylashtirish va gaz tizimiga to'g'ri ulanishni ta'minlash uchun uning yuqori qismida ko'tarish moslamasi, pastki qismida qo'llab-quvvatlovchi oyoqlari va yon tomonlarida hidoyat qo'llari mavjud.
2. Sovutish qo'ng'irog'i
Sovutish qo'ng'irog'i{0}}issiqlikka chidamli po'lat plitalardan yasalgan va konstruktiv po'lat bilan mustahkamlangan. Uning eksenel oqim ventilyatori va ichki qo'ng'iroqni havo va suv bilan alohida sovutish uchun-yuqori qismida suv sovutadigan nozullar mavjud. Pastki qismdagi qo'llab-quvvatlovchi oyoqlar va ikkala tomondagi hidoyat moslamalari sovutish qo'ng'irog'ining taglikka to'g'ri o'rnatilishini ta'minlaydi. U elektr va suvni sovutish uchun{5}}tezkor ulash muftalari bilan jihozlangan.
3. Ichki qo'ng'iroq
Ichki qo'ng'iroq qotishma, gofrirovka qilingan va pastki qismida gardish bor. Shlangi qisish moslamasi tomonidan poydevorning muhrlangan halqasiga bosilib, muhrlangan bo'shliq hosil bo'ladi. Ikkala tomondagi yo'naltiruvchi moslamalar uning taglikka to'g'ri joylashtirilganligini ta'minlaydi.
4. Pech bazasi
Olovli taglik ish qismlarini, rulonlarni, ichki qo'ng'iroqni va tashqi qo'ng'iroqni ushlab turish uchun ishlatiladi. Pech platformasi ichki aylanma fan va oqimni boshqaradigan qurilma bilan jihozlangan. Sirkulyant ventilyator ikki-tezlikda ishlaydigan dvigatel tomonidan boshqariladi, bu turli haroratlarda o'choq ichidagi gazlarning issiqlik almashinuvi uchun yuqori va past tezlikda o'tishni ta'minlaydi. Pech ichidagi gazlarning haroratini o'lchash uchun pech platformasi ostida ikkita termojuft o'rnatiladi. Ichki qopqoq, isitish qopqog'i va sovutish qopqog'i mahkamlanganligini aniqlash uchun pechning tagida yaqinlik kaliti o'rnatilgan.
5. Olovli platformani qulflash gidravlik tizimi
Gidravlik tizim ikkita quvvatli dvigatellar to'plamidan, -kompensatsiyalangan bosimli pervanelli nasosdan (biri ishlayotgan va ikkinchisi kutish rejimida, o'zgarishi bosqichma-bosqich sozlanishi bilan), nazorat klapanlari guruhidan, siqish gidravlik silindridan, akkumulyatordan, bosim o'tkazgichdan va ulash quvurlaridan iborat.
6. Pechning oldingi quvurlari vana stantsiyasi
Olovli oldingi quvur klapan stantsiyasi asosan o'choq platformasiga kiradigan va chiqadigan texnologik energiya muhitini boshqarish uchun ishlatiladi. Har bir o'choq platformasi klapan stantsiyasi guruhiga quyidagilar kiradi: vakuum nasosi shoxchasi, chiqindi gaz tarmog'i, himoya gazni zaryadlovchi shoxchasi, azot bilan zaryadlovchi va o'choqni tozalash shoxchasi, texnologik suv tarmog'i, o'choq sovutish suvi tarmog'i, azot sızdırmazlık tarmog'i, gidravlik shoxcha va gaz tarmog'i.
7. Azot-Vodorod aralashtirish tizimi
Azot{0}}vodorod aralashtirish tizimi turli klapanlar, oqim oʻlchagichlar, aralashtirish va bosimni barqarorlashtiruvchi baklar, vodorod analizatorlari, oqim regulyatorlari, elektr boshqaruv tizimlari va raftlar va quvurlar tizimlaridan iborat.
Bell{0}}turdagi pechlarning afzalliklari
1. Kam texnik xizmat ko'rsatish va foydalanish xarajatlari. Olovli pechlar murakkab tuzilmalarga ega, shu jumladan o'choq eshiklari va ko'tarish mexanizmlari, o'choq vagonlari va qo'zg'alish mexanizmlari, muhrlash va qo'zg'aysan komponentlari, bu kundalik parvarishlash uchun katta ish yukiga olib keladi. Boshqa tomondan, qo'ng'iroqli pechlar- deyarli hech qanday uzatish mexanizmlari va oddiyroq muhrlangan tuzilmalarga ega emas, bu esa texnik xizmat ko'rsatish va ta'mirlash ishlarini kamaytirishga va texnik xarajatlarni kamaytirishga olib keladi.
2. Qurilish muddati qisqa va umumiy qiymati past. Qo'ng'iroqli{2}} tipidagi pechlar oddiy umumiy tuzilishga ega bo'lib, kamroq sotib olinadigan va ishlov beriladigan qismlarga ega bo'lib, ishlab chiqarish va qurilishni soddalashtiradi, qurilish muddati qisqa, arzon va tez ishga tushiriladi.
3. Yuqori samaradorlik va energiya tejash. Qo'ng'iroq{2}} tipidagi pechka qalpog'i harakatchan bo'lib, mos joylarda bitta qalpoq ostida ikkita pech qurish mumkin. Shu sababli, qo'ng'iroqli pechlar-yuqori ishlab chiqarish, yuqori samaradorlik va kam energiya sarfini taklif qiladi. Olovli pechlar bilan solishtirganda, qo'ng'iroqli pechlar{6}}yaxshiroq havo o'tkazmasligiga ega bo'lib, asosan o'choqning ichki va tashqi qismlari o'rtasida havo oqimi almashinuvini to'xtatadi. Xuddi shu texnik xususiyatlarga ko'ra, qo'ng'iroqli pechlar-bog'li pechlarga qaraganda kamroq issiqlik yo'qotadi, bu esa ularni energiya-tejamkor qiladi.
